Speicher Highlights: Hochtemperaturspeicher im Wärmenetz mit Rückverstromungs-Option

Teilen

Von wegen Stahl sei Old Economy, Technologie von gestern. Wenn die Projekte des Berliner Start-ups Lumenion Erfolg haben, lässt sich mit dem Material aus der Schwerindustrie ein Problem lösen, dem Lithium-Ionen-Batterien bisher nicht gewachsen sind. Solarstrahlung fluktuiert grundsätzlich im 12-stündigen Wechsel und auch Windstrom kommt in Wellen, denen 18 bis 24 Stunden Flaute folgt, so das Unternehmen. Damit benötige man einen Speicher, der mit durchschnittlich 180 Zyklen pro Jahr wirtschaftlich betrieben werden kann. Außerdem sind die Spitzenlasten, mit denen diese Energie geladen werden muss, rund dreimal so hoch wie die Spitzenlasten, mit denen die Speicher später entladen werden.

In rein elektrischen Speichersystemen führt das zu vergleichsweise hohen Kosten für die Leistungselektronik. Nutzt für diesen Speichereinsatz Lithium-Ionen-Batterien, dürften sie auch immer allerbesten Fall bei mindestens acht Cent pro Kilowattstunde eingespeicherten Stroms liegen, rechnet Presseverantwortlicher Philip Hiersemenzel vor. Der Stahlspeicher könne dagegen mit 2 Cent pro Kilowattstunde betrieben werden, wenn man eine Lebensdauer von 40 Jahren und nur 150 Zyklen pro Jahr zugrunde legt.

pv magazine Webinar

Die Energy Storage Europe wurde verschoben. Bei uns können Sie trotzdem einige der innovativsten Messehighlights kennenlernen: Neben den „Megawatt-Gewinnern“ haben wir auch 5 „Gigawatt-Gewinner“ der pv magazine Energy Storage Highlights gekürt. Sie werden am 11.3. um 10 Uhr in einem englischsprachigen pv magazine Webinar ihre Lösungen pitchen, und uns und unserer Jury Rede und Antwort stehen. Mehr Informationen und kostenlose Registrierung

Zum Einspeichern heizt die elektrische Energie einen riesigen Stahlblock auf bis zu 650 Grad Celsius auf. Das geht sozusagen mit „Low-Tech“, so dass die hohen Einspeisepeaks die Kosten der Leistungselektronik nicht nach oben treiben. Die Herausforderung lag dafür jedoch darin, Heizlamellen zu entwickeln, mit der die Energie schnell genug übertragen wird. Die thermische Energie wird dann entweder als Hochtemperatur-Prozesswärme in der Industrie, oder als Niedertemperatur-Wärme in einem Fernwärmenetz oder für Gewächshäuser genutzt. Selbst im Sommer kann ein Teil der Wärme genutzt werden, da es einen Bedarf an warmen Wasser gibt.

Oder, bei Bedarf, lässt sich die Energie sogar bis zu 25 Prozent rückverstromen. Dazu kann eine Dampfturbine angeschlossen werden, die dank der hohen Temperatur betrieben werden kann. Der Wirkungsgrad der Rückverstromung ist bekannterweise gering, wenn man nur die elektrische Energie betrachtet. Die verbleibende Niedertemperatur-Wärme von 100 bis 120 Grad Celsius kann jedoch immer noch im Wärmenetz genutzt werden. Dadurch liege der Gesamtwirkungsgrad am Ende bei rund 95 Prozent, so das Unternehmen. Wenn man dem Strompreis zugute rechnet, was die Wärme wert ist, lassen sich vielleicht sogar Stromkosten von drei bis vier Cent erreichen, und konkurrenzfähig zu Gaskraftwerken zu sein. Das Verhältnis 70 zu 30 entspreche im Übrigen ungefähr dem Verhältnis im Bedarf der beiden Energieformen in Deutschland.

Alle Gigawatt-, Megawatt-Gewinner sowie Finalisten finden sie in den pv magazine energy storage highlights 2020 (englische Ausgabe). Hier können Sie die Ausgabe kostenlos herunterladen.

Cover: pv magazine energy storage highlights 2020

Am Ende konkurriert Lumenion nicht gegen Batteriespeicher, sondern gegen thermische Speicher, die andere Materialien nutzen. Am bekanntesten dürfte Heißwasser sein. Diese Speicher werden jedoch bei nur 150 Grad betrieben, was für manche Anwendungen nicht ausreicht und keine effiziente Rückverstromung erlaubt. Mit Beton oder geschmolzenem Salz lassen sich ähnliche Speicherkonzepte umsetzen wie mit dem Stahlspeicher. Lumenion führt an, dass das Konzept mit Stahl am Ende kostengünstiger sei, dass Stahl gut recycelbar ist und dass ein hoher Wert erhalten bleibt, der nach den 40 Jahren Lebenszeit dem Betreiber noch positiv zu Gute kommt.

Noch kämpft das Unternehmen mit der Regulierung, die Umlagen und Abgaben ungleich auf die Sektoren Wärme und Strom verteilt und diese Sektorenkopplung derzeit noch unwirtschaftlich macht. Wärme aus fossilen Brennstoffen koste drei bis acht Cent pro Kilowattstunde. Selbst wenn der Solar- und Windstrom im Überfluss vorhanden und umsonst ist, müssen Betreiber des Stahlspeichers Umlagen- und Abgaben von rund 15 Cent pro Kilowattstunde darauf abführen.

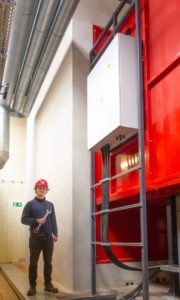

2019 ist ein solcher Stahlspeicher mit einer Kapazität von 2,4 Megawattstunden und mit einer Ladeleistung von 340 Kilowatt in einem Berliner Fernwärmenetz von Vattenfall in Betrieb gegangen. Dort noch ohne die Gasturbine zur Rückverstromung. Für 2020 ist ein 40 Megawattstunden-Projekt geplant. Danach soll das Größenwachstum weitergehen, da die Technologie umso günstiger wird, je großskaliger sie eingesetzt wird. Die Vision sind Gigawattspeicher in der Größe von Baumärkten. Dort soll dann auf jeden Fall auch die Turbine zur Rückverstromung installiert werden.
