Connectika: Batteriespeicher sicher anschließen

Wie in der aktuellen Ausgabe des pv magazine berichtet, zeigt sich im Gewerbe- und Industriemarkt ein Trend zu All-in-One-Batterielösungen. Diese Systeme integrieren Batteriespeicher und Wechselrichter in einer Einheit. Eine zentrale Herausforderung ist dabei die Anschlusstechnik für die Netzintegration. „Ohne passende und netzkonforme Anschlusslösungen lassen sich solche Systeme nicht effizient in Betrieb nehmen“, schreibt beispielsweise Connectica und antwortet auf die steigende Nachfrage mit der anschlussfertigen Multiplex Power Unit. Sie soll dem Solar- und Elektrohandwerk ein standardisiertes Anschlusskonzept bieten, das auf viele verschiedene Projektanforderungen passt.

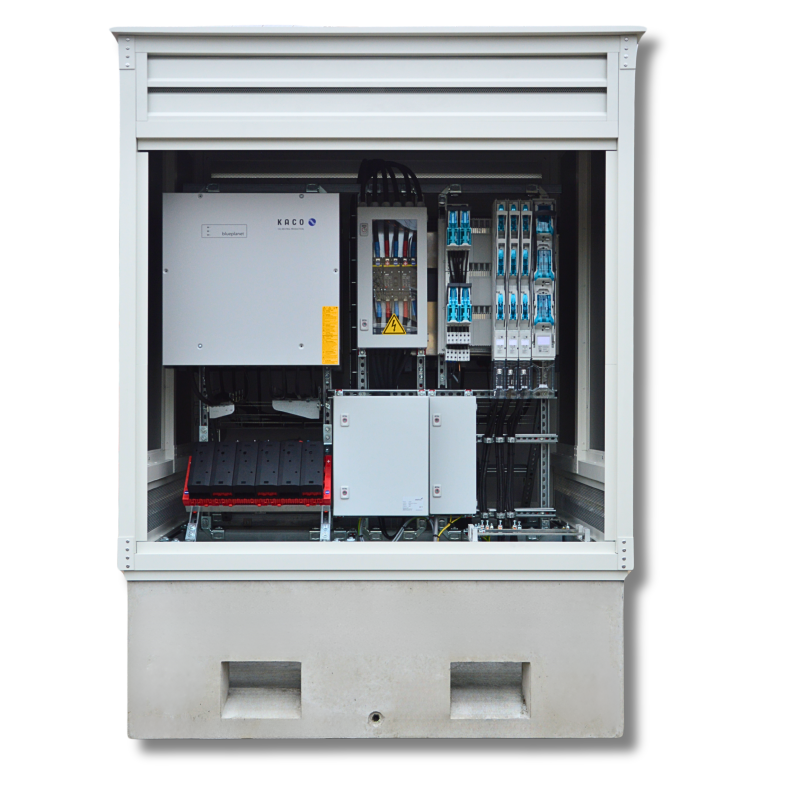

Durch ein modulares System, in dem bei Bedarf Wechselrichter, Energiemanagement sowie Kommunikations- und Schutztechnik bereits vorkonfiguriert integriert sind, adressiere die Einheit genau den steigenden Zeit- und Effizienzdruck in aktuellen Projekten, so Connectika. Ladeleistung, Batteriekapazität und sogar die Batterietechnologie sind dabei variabel. Die Multiplex Power Unit wird auf einem Beton-Fertigfundament in einem Aluminium-Gehäuse angeliefert und ist damit für den Einbau ins Erdreich vorbereitet. Integriert sind das Energiemanagement, die Kommunikations- und Schutztechnik nach VDE AR-N 4105/4110, ein Monitoringsystem und die Messstelle für die Vermarktung des Batteriespeichers. Vorhanden ist auch die DC-Anschlusstechnik für die Parallelverschaltung von mehreren Batterieblöcken.

Nach Angaben des Herstellers lassen sich damit kleinere und mittlere Anlagen zu größeren Einheiten virtuell zusammenschließen, um Zugang zu Energie- und Regelmärkten zu erhalten. Auch das lokale Energiemanagement ist ein wichtiger Erfolgsfaktor. Die Kombination von Batteriespeichern, Photovoltaik, Ladeinfrastruktur und Verbrauchsmanagement auf einer Plattform erlaube sowohl eine wirtschaftliche Optimierung als auch eine netzdienliche Betriebsweise.

Projekte aus dem vergangenen Jahr zeigen beispielhaft verschiedene Einsatzszenarien. An den Standorten Grünhainichen, Grünberg und Marbach wurden Hybrid-Energiesysteme aus Photovoltaik und Batteriespeichern realisiert, jeweils mit Direktvermarktung und DC-gekoppeltem Speicher. In Grünhainichen und Marbach kommen Batteriespeicher mit jeweils 3,6 Megawatt Leistung zum Einsatz, ergänzt durch Photovoltaik-Anlagen mit 3,18 beziehungsweise 4,2 Megawatt. Der Standort Grünberg ist mit einer Batterieleistung von 9,6 Megawatt und einer Photovoltaik-Leistung von rund 11 Megawatt ausgelegt. Die jeweilige Einspeiseleistung am Netzanschlusspunkt ist begrenzt und wird durch das Energiemanagementsystem aktiv überwacht und geregelt.

Ganz andere Anforderungen hatten zwei Projekte, die Connectika mit Kaco New Energy umgesetzt hat. Die beiden Unternehmen installierten zwei Lade-Hubs in Wörnitz und Schwaig in Mittelfranken für einen US-Autohersteller. Hier wird über die Kaco-Siemens-Wechselrichter kontinuierlich Blindleistung am Netzanschlusspunkt bereitgestellt, um Spannung und Netzstabilität aktiv zu unterstützen. Das integrierte ArchiteX EMS übernimmt die Steuerung und stellt sicher, dass sämtliche Anforderungen gemäß VDE-AR-N 4110 erfüllt werden. Zudem ist das System für eine nahtlose Kommunikation direkt an die Fernwirkanlage des Netzbetreibers angebunden. Remote-Inbetriebnahme, Echtzeit-Monitoring und umfassende Fernwartungsfunktionen sichern den kontinuierlichen Betrieb ab.
